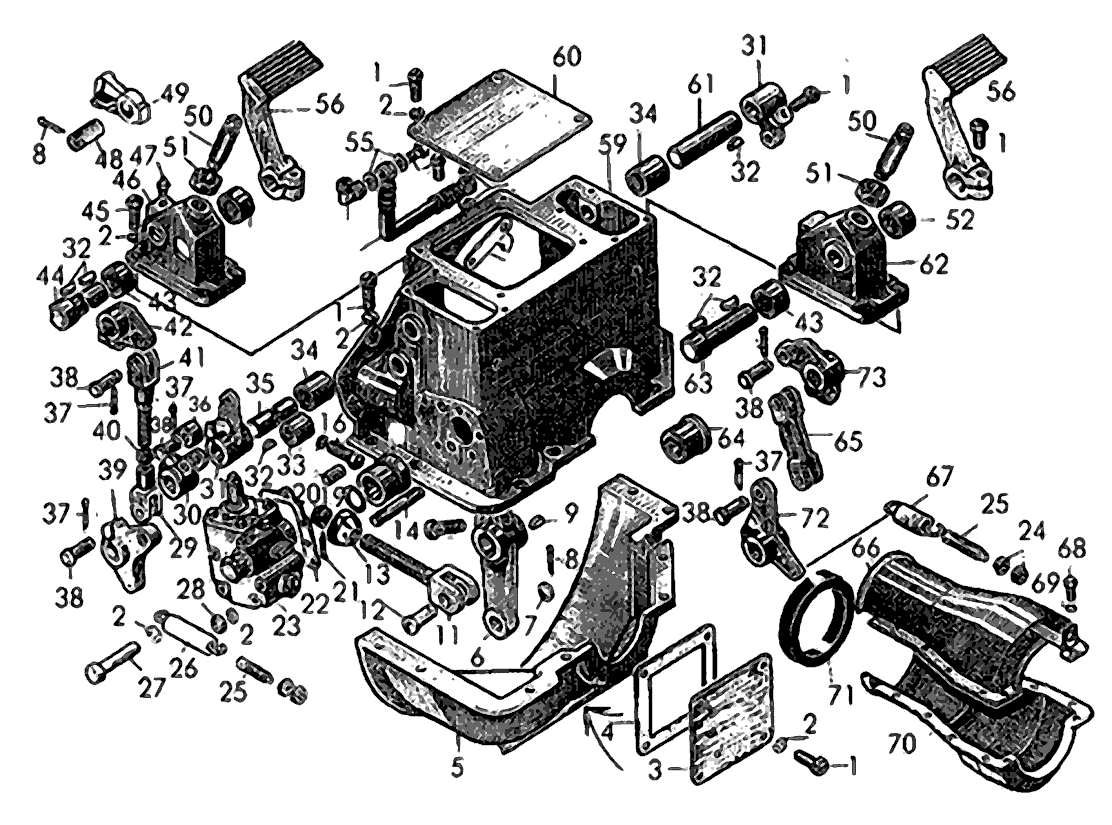

Механизм управления муфтой сцепления и стояночным тормозом
| Поз. | Наименование | Артикул | Кол-во в сборке | Входит в сборку |
| 0 | Кожух | 50-15-117СП | 1 | _ |
| 0 | Кожух | 50-15-119СП | 1 | _ |
| 0 | Кожух в сборе | 50-15-121СП | 1 | 50-15-119СП |
| 0 | Колонка | 50-15-102СП | 1 | _ |
| 0 | Колонка | 50-15-104СП | 1 | 50-15-105СП |
| 0 | Колонка | 50-15-105СП | 1 | _ |
| 0 | Механизм управления муфтой сцепления и стояночным тормозом | 50-15-5СП | 1 | _ |
| 1 | Болт | М10Х25.58.019 | 22 | 24-15-3СП |
| 1 | Болт | М10Х25.58.019 | 2 | 50-15-119СП |
| 3 | Крышка | 15234 | 1 | _ |
| 5 | Кожух | 21-15-119 | 1 | 24-15-3СП |
| 5 | Кожух | 21-15-119 | 1 | 50-15-119СП |
| 10 | Болт | М10Х35.58.019 | 1 | _ |
| 12 | Ось | 700-47-2091 | 1 | _ |
| 13 | Гайка | 17377 | 1 | _ |
| 15 | Втулка | 50-15-62 | 1 | 50-15-117СП |
| 16 | Болт | М12Х35.58.019 | 16 | _ |
| 19 | Кольцо | 700-40-7374 | 2 | _ |
| 24 | Гайка М8×1.6.019 | М8Х1.6.019 | 4 | _ |
| 25 | Винт | 06412 | 2 | _ |
| 27 | Болт М10-6gх130.58.019 | М10-6gХ130.58.019 | 1 | _ |
| 28 | Гайка М10Х6.019 | М10Х6.019 | 4 | _ |
| 29 | Вилка | 24-15-109 | 1 | _ |
| 33 | Втулка | 50-15-24 | 1 | 50-15-117СП |
| 34 | Втулка | 50-15-20 | 1 | 50-15-117СП |
| 35 | Ось | 24-15-36 | 1 | _ |
| 38 | Палец | 17317 | 5 | _ |
| 40 | Гайка | 3010 | 1 | _ |
| 43 | Втулка | 50-15-22 | 1 | 50-15-102СП |
| 43 | Втулка | 50-15-22 | 1 | 50-15-104СП |
| 44 | Ось | 50-15-28 | 1 | _ |
| 45 | Болт | М10Х30.58.019 | 10 | _ |
| 46 | Колонка | 50-15-32 | 1 | 50-15-104СП |
| 47 | Масленка 1.3.Ц6 | 1.3.Ц6 | 1 | _ |
| 48 | Ось | 700-47-2099 | 1 | 50-15-105СП |
| 51 | Гайка | 700-30-2417 | 2 | _ |
| 52 | Втулка | 50-15-23 | 1 | 50-15-102СП |
| 52 | Втулка | 50-15-23 | 1 | 50-15-104СП |
| 54 | Колено | 700-41-3010 | 1 | _ |
| 55 | Кольцо | 40912 | 4 | _ |
| 56 | Педаль | 24-15-23 | 2 | _ |
| 59 | Кожух | 24-15-102 | 1 | 50-15-117СП |
| 60 | Крышка | 24-15-45 | 1 | _ |
| 61 | Ось | 50-15-19 | 1 | _ |
| 62 | Колонка | 24-15-103 | 1 | 50-15-102СП |
| 63 | Ось | 50-15-2 | 1 | _ |
| 66 | Кожух | 28-15-133СП | 1 | _ |
| 68 | Болт | М6Х20.58.019 | 6 | _ |
| 70 | Кожух | 28-15-69 | 1 | 28-15-133СП |
| 71 | Кольцо | 40795 | 1 | _ |
| 2 | Шайба | 10ОТ65Г09 | 28 | 24-15-3СП |
| 2 | Шайба | 10ОТ65Г09 | 2 | 50-15-119СП |
| 4 | Прокладка | 46173 | 1 | _ |
| 6 | Рычаг | 24-15-90 | 1 | _ |
| 7 | Шайба | 3193-1 | 1 | _ |
| 8 | Шплинт | 4Х32 | 2 | _ |
| 9 | Шпонка | 700-34-2029 | 1 | _ |
| 11 | Тяга | 50-15-36 | 1 | _ |
| 14 | Шпилька | 2994 | 4 | _ |
| 17 | Шайба | 12ОТ65Г09 | 15 | _ |
| 18 | Штифт | 700-32-2201 | 2 | _ |
| 20 | Стопор | 50-15-34 | 1 | _ |
| 21 | Шплинт | 3,2Х40 | 1 | _ |
| 22 | Прокладка | 700-40-3278 | 1 | _ |
| 23 | Сервомеханизм | 50-15-118СП | 1 | _ |
| 26 | Пружина | 700-38-2777 | 1 | _ |
| 30 | рычаг | 21-15-129 | 1 | _ |
| 31 | Рычаг | 24-15-63-1 | 2 | _ |
| 32 | Шпонка | 34128 | 9 | _ |
| 36 | Ролик | 24-15-11 | 1 | _ |
| 37 | Шплинт | 3,2Х22 | 5 | _ |
| 39 | Рычаг | 24-15-64-1 | 1 | _ |
| 41 | Тяга | 24-15-126СП | 1 | _ |
| 42 | Рычаг | 24-15-65-1 | 1 | _ |
| 49 | Фиксатор | 50-15-29 | 1 | _ |
| 50 | Упор | 50-15-57 | 1 | _ |
| 53 | Рукав | 24-15-121СП | 1 | _ |
| 57 | Штуцер | 700-41-3069 | 2 | _ |
| 58 | Стрелка | 24-15-51 | 1 | _ |
| 64 | Стакан | 50-15-27 | 1 | _ |
| 65 | Тяга | 24-15-106 | 1 | _ |
| 67 | Пружина | 700-38-2279 | 1 | _ |
| 69 | Шайба | 6Т65Г09 | 6 | _ |
| 72 | Рычаг | 24-15-105-1 | 1 | _ |
| 73 | Рычаг | 24-15-104-1 | 1 | _ |
