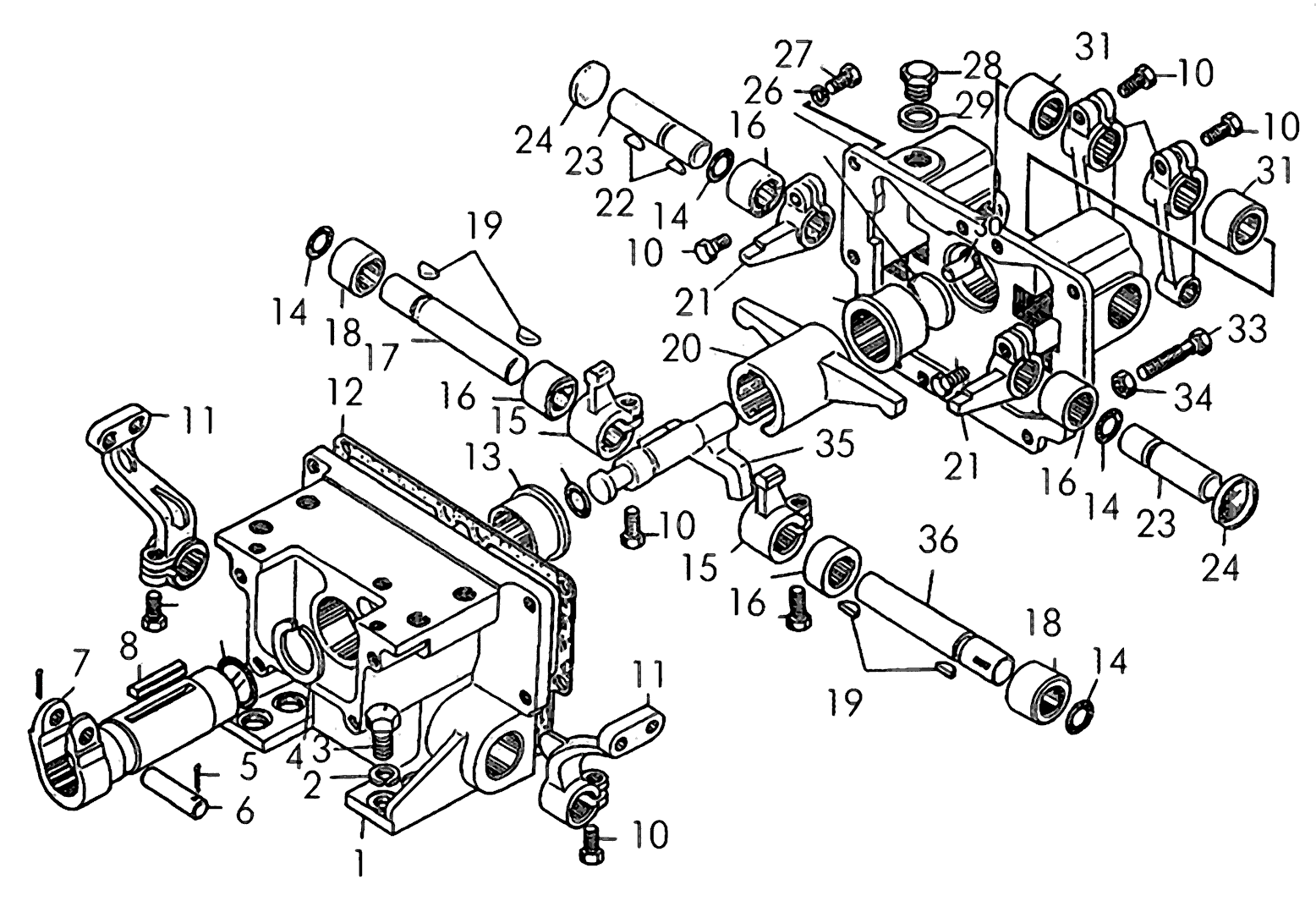

Механизм управления поворотом

Поз. Наименование Артикул Кол-во в сборке Входит в сборку
0 Корпус 24-13-102СП 1 _
0 Корпус 24-13-103СП 1 24-13-102СП
0 Крышка 24-13-104СП 1 24-13-102СП
0 Механизм управления поворотом 50-13-5СП 1 _
1 Корпус 24-13-3 1 24-13-103СП
2 Шайба 16ОТ65Г09 4 _
3 Болт 700-28-2621 4 50-13-5СП
4 Кольцо 18-17-87 1 _
5 Шплинт 2,5Х25 2 _
6 Палец 35-13-30 1 _
7 Валик 24-13-105СП 1 _
8 Шпонка 700-34-2048 1 _
9 Кольцо 038-046-46-2-2 1 _
10 Болт М10Х25.58.019 8 50-13-5СП
10 Болт М10Х25.58.019 6 24-13-102СП
11 Рычаг 50-13-29 2 _
12 Прокладка 700-40-3114 1 _
13 Втулка 35-13-16-1 2 _
14 Кольцо 020-025-30-2-2 5 _
15 Рычаг 50-13-2 2 _
16 Втулка 50-15-22 2 24-13-103СП
16 Втулка 50-15-22 2 24-13-104СП
17 Валик 24-13-21 1 _
18 Втулка 50-13-56 2 24-13-103СП
19 Шпонка 34128 4 _
20 Рычаг 35-13-9 1 _
21 Рычаг 35-13-11-1 1 50-13-5СП
22 Шпонка 700-34-2040 4 _
23 Валик 24-13-18 2 _
24 Заглушка 13410 2 _
25 Заглушка 18-17-9 1 _
26 Крышка 24-13-4 1 24-13-104СП
27 Шайба 10ОТ65Г09 6 24-13-102СП
28 Пробка 2621 1 _
29 Прокладка 700-40-7114 1 _
30 Штифт 700-32-2198 2 24-13-102СП
31 Втулка 50-13-26 2 24-13-104СП
32 Рычаг 18-17-29-1 2 _
33 Болт 700-28-2381 2 _
34 Гайка М10Х6.019 М10Х6.019 2 _
35 Рычаг 50-13-101СП 1 _
36 Валик 24-13-20 1 _
