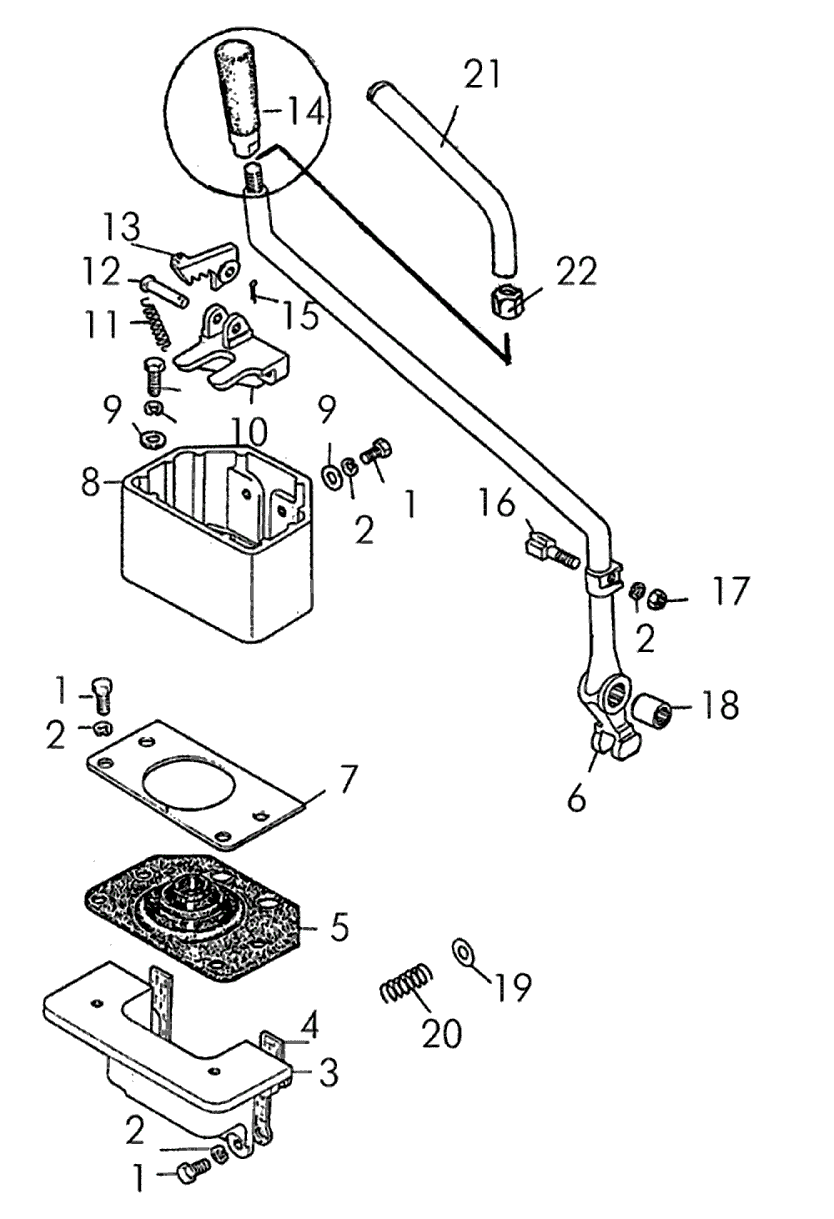

Механизм управления поворотом (часть II)

Поз. Наименование Артикул Кол-во в сборке Входит в сборку
1 Болт М8Х20.58.019 6 _
2 Шайба 8Т65Г09 7 _
3 Кожух 24-13-6 1 _
4 Прокладка 700-40-3115 1 _
5 Чехол 700-40-7238 1 _
6 Рычаг 24-13-101СП 1 _
7 Рамка 50-13-37 1 _
8 Кожух 50-13-124 1 _
9 Шайба 31386 1 _
10 Кронштейн 64-13-21 1 _
11 Пружина 700-38-2089 1 _
12 Палец 35-13-20 1 _
13 Рычаг 24-13-8 1 _
14 Рукоятка 15202СП 1 _
15 Шплинт 2×14 2Х14 1 _
16 Зуб 35-13-15 1 _
17 Гайка М8Х6.019 М8Х6.019 1 _
18 Втулка 35-13-18 1 _
19 Шайба 3121 1 _
20 Пружина 38346 1 _
21 Рычаг 35-13-11-1 1 50-13-5СП
22 Гайка М12×1,25.6.019 М12Х1,25.6.019 1 50-13-5СП
